VMware vSAN: Install, Configure, Manage [V8] - On Demand Simplified Chinese

vSAN 是一种与 vSphere 全集成的企业级存储解决方案。

vSAN 在 ESXi 管理程序中包含一层分布式软件，具备以下能力：

• 将本地存储聚合为全集群共享的单一数据存储。

• 利用分布式网络进行主机间通信。

• 提升服务器硬件资源利用率。

• 降低数据中心的功耗与散热需求。

传统存储架构 vs 极速存储架构

vSAN 8 支持两种存储架构：传统存储架构（OSA，Original Storage Architecture） 与 极速存储架构（ESA，Express Storage Architecture）。

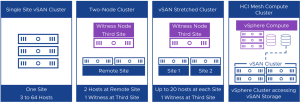

vSAN 集群类型

vSAN 提供四种部署架构，以满足企业级业务需求。
单站点vSAN集群、双节点集群、vSAN扩展集群、超融合网格计算集群

图片说明文字

vSAN 数据存储

配置 vSAN 集群时，系统会自动创建一个 vSAN 数据存储。

• 全集群统一的单一数据存储

• 可通过添加更多存储设备 / 主机轻松扩展

• 通过 vCenter Server 进行统一管理

• 由存储策略决定数据存储方式

• 对虚拟机而言，其使用体验与其他受支持的数据存储完全一致

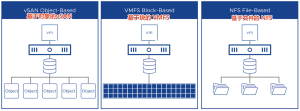

与 VMFS 这类基于块的存储方案，或 NFS 这类基于文件的存储方案不同，vSAN 是一种基于对象的存储解决方案。

图片说明文字

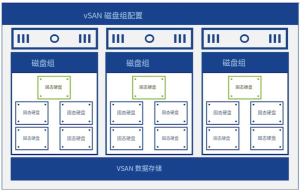

vSAN 磁盘配置

vSAN 采用双层架构模型：数据首先写入缓存设备以利用其高速性能，随后再逐步落盘至容量更大的容量层。

这种双层磁盘模型会构建出磁盘组，同时支持混合配置与全闪存配置两种模式。

每个 vSAN 节点最多可创建 5 个磁盘组。

图片说明文字

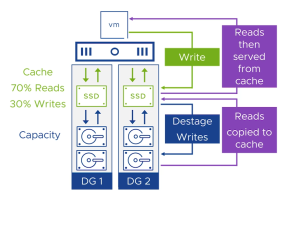

vSAN 混合磁盘组

在 vSAN 混合磁盘组中，SSD 用于缓存层，HDD 用于容量存储。

vSAN 混合磁盘组模型基于双层架构：

• 缓存层 (Cache Tier)：SSD

  • 缓存层在逻辑上划分为 70% 读缓存 和 30% 写缓存

• 容量层 (Capacity Tier)：HDD

• 读请求由缓存层直接响应

• 写请求写入缓存层后即确认完成（后续异步落盘至容量层）

• 要求至少 1 Gbps 的网络带宽

为了保证缓存命中率，缓存盘的容量应至少是磁盘组总容量的1/10

为了保证网络不成为vsan性能的瓶颈，至少要使用千兆网络来为主机通信提供保障

图片说明文字

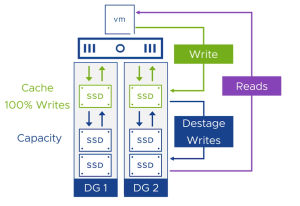

vSAN 全闪存磁盘组

在 vSAN 全闪存磁盘组中，缓存层与容量层均由 SSD 或 NVMe 构成。

vSAN 全闪存磁盘组模型同样基于双层架构：

• 缓存层 (Cache Tier)：SSD

• 容量层 (Capacity Tier)：SSD

• 需确保所有主机配置一致，以获得稳定的性能表现

• 读请求由容量层直接服务

• 缓存层被100% 分配用于写入

• 要求至少 10 Gbps 的网络带宽

图片说明文字

软件组件

• 集群级对象管理器 (CLOM, Cluster Level Object Manager)

• 分布式对象管理器 (DOM, Distributed Object Manager)

• 本地日志结构化对象管理器 (LSOM, Local Log Structured Object Manager)

• 集群成员、监控与目录服务 (CMMDS, Cluster Membership, Monitoring, and Directory Services)

• 可靠数据报传输 (RDT, Reliable Datagram Transport)

• CLOM：管对象放哪、合不合规

• DOM：管数据怎么读写、怎么同步

• LSOM：管本地磁盘怎么存

• CMMDS：管集群谁在线、状态怎么样

• RDT：管节点间数据怎么传
